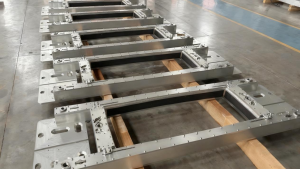

Кристаллизатор плоских слитков из алюминия и алюминиевых сплавов: Надежный Завод-Производитель

Кристаллизатор плоских слитков из алюминия и алюминиевых сплавов — это ключевой узел литейного оборудования, обеспечивающий формирование качественной геометрии и однородной микроструктуры металла при полунепрерывном литье. Надежный завод-производитель гарантирует высокую теплоотводность, стойкость к термическим деформациям и минимизацию дефектов поверхности, что напрямую влияет на выход годного продукта и рентабельность производства.

Что такое кристаллизатор для плоских слитков и его роль в металлургии

В современной алюминиевой промышленности процесс получения заготовок для проката (плит, слябов) базируется на технологии полунепрерывного литья. Сердцем этой установки является кристаллизатор плоских слитков из алюминия и алюминиевых сплавов. Это не просто форма для заливки расплава, а сложное инженерное устройство, управляющее скоростью затвердевания металла и направленным отводом тепла.

Основная функция данного оборудования заключается в создании первичной корки затвердевания сразу после контакта жидкого алюминия со стенками формы. От качества этой корки зависит вся дальнейшая судьба слитка: отсутствие трещин, равномерность химического состава и геометрическая точность размеров. Для алюминиевых сплавов, которые обладают высокой усадкой и склонностью к горячим трещинам, конструкция кристаллизатора имеет критическое значение.

Ярким примером компании, сочетающей глубокий инженерный опыт с передовыми производственными мощностями, является ООО «Чунцин ТингАо Металлургический новый материал». Эта российско-китайская инжиниринговая компания специализируется на проектировании и производстве высокоточной литейной оснастки, включая кристаллизаторы для различных марок алюминиевых сплавов — от чистого алюминия (серии 1ххх) до высокопрочных конструкционных сплавов (серии 2ххх, 7ххх). Позиционируя себя как системный поставщик решений, предприятие объединяет понимание процессов алюминиевого производства со строгими требованиями к качеству, предлагая не универсальные шаблоны, а индивидуальные подходы к профилю водоохлаждения и материалу рабочих стенок.

Конструктивные особенности современных кристаллизаторов

Кристаллизаторы нашего производства представляют собой сборную конструкцию, состоящую из нескольких ключевых элементов, каждый из которых проходит строгий контроль качества:

• Рабочие стенки (пластины): Изготавливаются из высокотеплопроводных медных сплавов или специализированных алюминиевых бронз. Внутренняя поверхность подвергается зеркальной полировке и часто покрывается износостойкими покрытиями для снижения адгезии металла.
• Система водяного охлаждения: Интегрированные каналы сложной геометрии, обеспечивающие турбулентный поток охлаждающей жидкости. Это позволяет достичь максимального коэффициента теплопередачи даже при высоких скоростях литья.
• Поддон (ложечка): Подвижный элемент, который опускается вместе с затвердевающим слитком. Конструкция поддона оптимизирована для равномерного вторичного охлаждения и предотвращения деформации нижней части слитка.
• Система подачи смазки: Каналы для введения технологической смазки между стенкой кристаллизатора и металлом, что снижает трение и предотвращает образование задиров.

Использование передовых методов компьютерного моделирования (CAD/CAE) позволяет нам прогнозировать температурные поля и напряжения в конструкции еще на этапе проектирования. Это исключает риск термических деформаций в реальных условиях эксплуатации.

Принцип работы и технология формирования слитка

Понимание физики процесса литья необходимо для правильного выбора и эксплуатации оборудования. Кристаллизатор плоских слитков из алюминия и алюминиевых сплавов работает в динамическом режиме, где процессы нагрева и охлаждения происходят одновременно и непрерывно.

Этапы процесса кристаллизации

Процесс можно разделить на несколько последовательных фаз, каждая из которых контролируется конструкцией нашего кристаллизатора:

1. Заполнение и первичное охлаждение: Расплавленный алюминий поступает в полость кристаллизатора. При контакте с холодными стенками (температура которых поддерживается циркулирующей водой) мгновенно образуется тонкая твердая корка. Толщина этой корки должна быть достаточной, чтобы выдержать гидростатическое давление жидкого металла внутри, но не настолько большой, чтобы вызвать чрезмерные термические напряжения.
2. Формирование мениска: В верхней части кристаллизатора формируется мениск — искривленная поверхность жидкого металла у стенки. Форма мениска критически важна для качества поверхности слитка. Наши кристаллизаторы обеспечивают стабильную форму мениска благодаря точной геометрии входного отверстия и оптимальному режиму смазки.
3. Продвижение и вторичное охлаждение: По мере затвердевания корки поддон опускается вниз, вытягивая слиток из зоны первичного охлаждения. В этот момент вступает в действие система вторичного охлаждения (водяные форсунки или эмульсия), расположенная непосредственно под выходом из кристаллизатора. Здесь происходит основное затвердевание объема слитка.
4. Полная кристаллизация: Процесс завершается, когда центр слитка полностью переходит в твердое состояние. Равномерность этого процесса по всему сечению плоского слитка зависит от симметрии охлаждения, которую обеспечивает наша конструкция.

Важно отметить, что для разных сплавов скорость литья и интенсивность охлаждения различаются. Например, сплавы, склонные к горячим трещинам, требуют более мягкого режима охлаждения в начальной стадии, тогда как для чистого алюминия возможна высокая скорость отвода тепла для повышения производительности.

Роль смазки в процессе литья

Трение между затвердевающей коркой и стенкой кристаллизатора — один из главных источников дефектов. Наша технология предусматривает использование специальных смазочных материалов (масла, эмульсии, графитовые суспензии), которые подаются в зазор между металлом и стенкой.

Смазка выполняет три функции:

• Снижение коэффициента трения, что облегчает выдвижение слитка.
• Выравнивание теплового потока за счет заполнения микронеровностей поверхности.
• Защита поверхности кристаллизатора от агрессивного воздействия расплава и окислов.

Конструкция каналов подачи смазки в наших кристаллизаторах разработана так, чтобы обеспечить равномерное распределение смазочного материала по всему периметру слитка, исключая зоны локального перегрева или сухого трения.

Материалы и производственные стандарты завода-производителя

Качество конечного продукта неразрывно связано с качеством материалов, используемых при изготовлении оборудования. Наш завод придерживается строгих стандартов при выборе сырья и комплектующих для производства кристаллизаторов плоских слитков из алюминия и алюминиевых сплавов.

Выбор материалов для рабочих стенок

Основным материалом для стенок кристаллизатора является медь и ее сплавы. Однако обычная электролитическая медь не всегда подходит для интенсивных режимов литья. Мы используем следующие категории материалов:

• Бескислородная медь (M00б, M0б): Обладает максимальной теплопроводностью. Идеально подходит для литья чистого алюминия и мягких сплавов, где требуется быстрый отвод тепла.
• Хром-циркониевые бронзы (БрХЦр): Сочетают высокую теплопроводность с повышенной жаропрочностью и твердостью. Это основной материал для литья широкого спектра алюминиевых сплавов, включая нагруженные конструкции.
• Алюминиевые бронзы: Применяются в специфических условиях, где важна коррозионная стойкость и износостойкость, хотя их теплопроводность несколько ниже, чем у чистой меди.

Все заготовки проходят входной контроль на содержание примесей и соответствие ГОСТ/ISO стандартам. Даже минимальное отклонение в химическом составе может привести к снижению ресурса кристаллизатора на 20-30%.

Технологии обработки и покрытия

Геометрическая точность рабочей полости кристаллизатора должна соответствовать микронам. Мы используем парк высокоточных станков с ЧПУ для фрезерования каналов охлаждения и шлифовки рабочих поверхностей.

Для повышения эксплуатационных характеристик мы применяем следующие виды покрытий:

• Гальваническое хромирование: Увеличивает твердость поверхности, снижает адгезию алюминия и облегчает очистку от нагаров.
• Нанесение композитных покрытий: Современные керамико-металлические покрытия, повышающие стойкость к эрозии потоком расплава.
• Полировка до зеркального блеска: Снижает шероховатость поверхности, что минимизирует трение и улучшает качество поверхности слитка.

Каждый готовый кристаллизатор проходит гидроиспытания давлением, превышающим рабочее в 1.5 раза, чтобы гарантировать герметичность системы охлаждения. Также проводится проверка геометрии лазерными сканерами.

Типы кристаллизаторов и их применение для различных сплавов

Универсального кристаллизатора, идеально подходящего для всех задач, не существует. Наш завод производит несколько типов конструкций, оптимизированных под конкретные производственные нужды и марки сплавов.

Кристаллизаторы с прямым контактом воды (DC)

Это наиболее распространенный тип, используемый для большинства алюминиевых сплавов. Охлаждение осуществляется непосредственно через стенку кристаллизатора и зону вторичного охлаждения водой.
Преимущества: Высокая эффективность охлаждения, простота конструкции, возможность регулирования режима.
Применение: Сплавы серий 1ххх, 3ххх, 5ххх, 6ххх.

Кристаллизаторы с горячим верхом (Hot Top)

В данной конструкции верхняя часть кристаллизатора выполнена из теплоизоляционного материала или имеет специальную камеру подогрева. Это позволяет замедлить охлаждение в верхней зоне, где формируется мениск.
Преимущества: Значительное снижение риска образования горячих трещин, улучшение поверхностного качества, возможность литья труднодеформируемых сплавов.
Применение: Высоколегированные сплавы серий 2ххх (дуралюмины) и 7ххх (авиали), склонные к трещинообразованию.

Электромагнитные кристаллизаторы (EMC)

Инновационное решение, где контакт металла со стенками минимизирован или исключен за счет действия электромагнитного поля. Жидкий металл удерживается в форме силами Лоренца.
Преимущества: Идеальная поверхность слитка без следов вибрации и смазки, отсутствие загрязнения металла материалом стенок, сверхчистая структура.
Применение: Производство ответственных деталей для аэрокосмической отрасли и электроники.

Наши инженеры готовы провести аудит вашего производства и рекомендовать оптимальный тип кристаллизатора исходя из номенклатуры выпускаемых сплавов и требуемой производительности.

Сравнительный анализ параметров оборудования

Для наглядности продемонстрируем различия в характеристиках кристаллизаторов нашего производства в зависимости от их назначения и конфигурации. Это поможет потенциальным заказчикам сделать осознанный выбор.

Данная таблица демонстрирует, что выбор оборудования должен базироваться не только на цене, но и на технологических требованиях к конечному продукту. Для массового производства профиля из сплава 6060 рационально использовать стандартные кристаллизаторы, тогда как для изготовления плит под ковку самолетных шасси из сплава 7050 незаменимы системы Hot Top или EMC.

Факторы, влияющие на стоимость и срок службы оборудования

При закупке промышленного оборудования цена является важным, но не единственным фактором. Долгосрочная экономия достигается за счет надежности, ремонтопригодности и высокого выхода годной продукции. Рассмотрим, что формирует стоимость кристаллизатора плоских слитков из алюминия и алюминиевых сплавов в нашем производстве.

Ценообразующие факторы

• Материал исполнения: Использование бескислородной меди высшего сорта или импортных бронз увеличивает стоимость, но продлевает срок службы в 2-3 раза по сравнению с аналогами из вторичного сырья.
• Сложность системы охлаждения: Кристаллизаторы с многоконтурным охлаждением и регулируемым профилем потока требуют более сложной механической обработки и сборки, что отражается на цене.
• Размеры и габариты: Производство крупногабаритных кристаллизаторов для широких слябов требует уникального литейного и металлообрабатывающего оборудования.
• Дополнительные опции: Наличие встроенных датчиков температуры, систем автоматической подачи смазки и быстросъемных механизмов удорожает изделие, но повышает удобство эксплуатации.

Срок службы и обслуживание

Средний срок службы рабочего блока кристаллизатора составляет от 500 до 2000 плавок в зависимости от типа сплава и соблюдения регламентов обслуживания. Основные факторы износа:

• Термическая усталость: Циклические нагревы и охлаждения приводят к появлению микротрещин в материале стенок.
• Эрозия: Поток расплава и абразивные частицы окислов постепенно разрушают поверхность.
• Механические повреждения: Неправильная установка или столкновение с поддоном могут деформировать рабочие кромки.

Наш завод предоставляет полный цикл сервисного обслуживания: от диагностики состояния каналов до восстановления геометрии и нанесения новых покрытий. Регулярное ТО позволяет увеличить ресурс оборудования на 40-50%.

Как выбрать надежного поставщика кристаллизаторов

Рынок литейного оборудования насыщен предложениями, однако не все производители способны обеспечить заявленное качество. Выбор партнера для поставки такого критического узла, как кристаллизатор плоских слитков из алюминия и алюминиевых сплавов, требует тщательного анализа.

Критерии выбора завода-производителя

При оценке потенциального поставщика рекомендуем обращать внимание на следующие аспекты:

1. Собственное производство полного цикла: Убедитесь, что поставщик самостоятельно осуществляет литье заготовок, механическую обработку и сборку. Посредники не могут гарантировать контроль качества на каждом этапе.
2. Наличие конструкторского бюро: Возможность адаптации проекта под ваши конкретные условия (размеры печи, марка сплава, скорость литья) говорит о высокой инженерной компетенции.
3. Опыт работы с аналогичными проектами: Запросите референс-лист. Наличие успешных кейсов внедрения на действующих алюминиевых заводах — лучший показатель надежности.
4. Гарантийные обязательства: Четкие условия гарантии на герметичность, геометрию и отсутствие дефектов материала.
5. Логистика и поддержка: Способность оперативно доставить оборудование и предоставить специалистов для пусконаладочных работ.

Почему стоит сотрудничать с нами

ООО «Чунцин ТингАо Металлургический новый материал» сочетает многолетний опыт традиционного машиностроения с современными цифровыми технологиями проектирования. Базируясь в городе Чунцин, компания действует как независимая юридическая единица с фокусом на технологическую поддержку современных алюминиевых производств. Мы не просто продаем «железо», мы предлагаем технологическое решение для повышения эффективности вашего литейного цеха.

Наш производственный портфель охватывает не только стандартные кристаллизаторы, но и уникальные решения: графитовые кристаллизаторы для плоских слитков, оснастку для круглых слитков диаметром до 1450 мм, а также полые кристаллизаторы сложной геометрии. Особое внимание уделяется адаптации решений, совместимых с ведущими мировыми системами (Wagstaff, Novelis, Almex), что подтверждается сотрудничеством с такими гигантами отрасли, как Chinalco, Nanshan Aluminium, а также доверием со стороны ПАО «Русал», представители которого неоднократно посещали нашу производственную площадку.

• Индивидуальный подход: Каждый кристаллизатор изготавливается по техническому заданию заказчика с учетом специфики его производства.
• Контроль качества: Многоступенчатая система ОТК, включающая спектральный анализ, ультразвуковой контроль и гидравлические испытания.
• Обучение персонала: Мы проводим тренинги для операторов и технологов заказчиков по правильной эксплуатации и обслуживанию нашего оборудования.
• Запасные части: Поддержание складской программы расходных элементов (пластины, уплотнения, форсунки) для минимизации простоев.

Часто задаваемые вопросы (FAQ)

В этом разделе мы ответим на наиболее частые вопросы, возникающие у технических директоров и закупщиков при выборе оборудования для литья алюминия.

1. Какой срок изготовления кристаллизатора?

Стандартный срок производства составляет от 4 до 8 недель в зависимости от сложности конструкции и текущей загрузки производственных линий. Для срочных заказов возможна реализация программы ускоренного изготовления за 3 недели при наличии заготовок на складе.

2. Можно ли модернизировать старый кристаллизатор?

Да, мы предлагаем услугу глубокой модернизации. Она включает замену рабочих пластин, восстановление геометрии корпуса, установку новой системы охлаждения и нанесение износостойких покрытий. Это позволяет восстановить характеристики оборудования до уровня нового изделия при стоимости около 60% от цены нового.

3. Какие сплавы最难 (наиболее сложно) лить в ваших кристаллизаторах?

Наиболее сложными являются высоколегированные сплавы серий 2ххх и 7ххх из-за широкого интервала кристаллизации и склонности к трещинам. Для таких сплавов мы настоятельно рекомендуем использовать кристаллизаторы типа Hot Top с регулируемым профилем охлаждения.

4. Предоставляете ли вы чертежи и документацию?

Вместе с оборудованием поставляется полный комплект исполнительной документации: паспорт изделия, чертежи общего вида, схемы подключения систем охлаждения и смазки, инструкция по эксплуатации и руководство по технике безопасности. Вся документация соответствует требованиям ЕСКД.

5. Как осуществляется доставка и монтаж?

Мы организуем доставку оборудования любым видом транспорта до площадки заказчика. При необходимости наши шеф-монтажники выезжают на объект для контроля правильности установки, подключения коммуникаций и проведения пробных плавок.

Заключение: Инвестиция в качество производства

Выбор кристаллизатора плоских слитков из алюминия и алюминиевых сплавов — это стратегическое решение, определяющее конкурентоспособность вашего предприятия на годы вперед. Качественное оборудование позволяет снизить процент брака, увеличить скорость литья и расширить номенклатуру выпускаемой продукции.

ООО «Чунцин ТингАо Металлургический новый материал» готов стать вашим надежным партнером в развитии алюминиевого бизнеса. Мы предлагаем не просто продукцию, а комплексный инжиниринговый подход, подтвержденный реальными результатами на промышленных объектах ведущих алюминиевых холдингов Китая и международными контрактами. Доверьте формирование качества ваших слитков профессионалам, использующим передовые технологии и материалы.

Свяжитесь с нами сегодня, чтобы получить детальную консультацию, рассчитать стоимость проекта и обсудить возможности модернизации вашего литейного производства. Качество начинается с правильного кристаллизатора.
