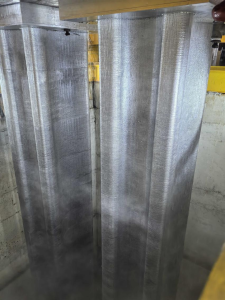

Кристаллизатор круглых слитков из алюминия и алюминиевых сплавов: надежный завод

Кристаллизатор круглых слитков из алюминия и алюминиевых сплавов — это ключевой узел литейного оборудования, обеспечивающий формирование качественной металлической заготовки методом полунепрерывного литья. Надежный завод-производитель гарантирует высокую точность геометрии, оптимальный теплоотвод и длительный ресурс службы изделия, что критически важно для минимизации брака и повышения производительности линии. Ярким примером такого подхода является деятельность компании ООО «Чунцин ТингАо Металлургический новый материал» — российско-китайской инжиниринговой организации, специализирующейся на проектировании и производстве высокоточной литейной оснастки. Базируясь в городе Чунцин, предприятие объединяет глубокий инженерный опыт и строгие требования к качеству, позиционируя себя как системный поставщик решений для современных алюминиевых производств.

Что такое кристаллизатор для круглых слитков и его роль в металлургии

В современной алюминиевой промышленности процесс получения заготовок (слитков) является фундаментальным этапом, определяющим качество конечного проката — будь то профили, листы или проволока. Кристаллизатор круглых слитков из алюминия и алюминиевых сплавов представляет собой формообразующий инструмент, в котором происходит первичное затвердевание жидкого металла. Именно здесь зарождается структура будущего изделия, формируются его механические свойства и поверхностные характеристики.

Основная функция данного устройства заключается в отводе тепла от расплава с контролируемой скоростью. Жидкий алюминий, поступая из печи-миксера или раздаточного ковша, попадает в полость кристаллизатора. Благодаря интенсивному охлаждению наружной стенки формы, металл кристаллизуется, образуя твердую корку, которая постепенно движется вниз, вытягиваясь в непрерывный слиток круглого сечения.

Надежность завода-изготовителя играет решающую роль, так как даже микроскопические дефекты внутренней поверхности кристаллизатора могут привести к образованию трещин, пористости или неравномерной структуры зерна в слитке. Качественный кристаллизатор обеспечивает стабильность процесса литья, снижает риск аварийных остановок и позволяет работать со сложными сплавами, требующими специфических режимов охлаждения. Компании уровня «Чунцин ТингАо», сотрудничающие с гигантами отрасли вроде Chinalco и Rusal, понимают эту ответственность и внедряют многоуровневые системы контроля качества на всех этапах производства.

Принцип работы и конструктивные особенности оборудования

Понимание принципа работы кристаллизатора необходимо для правильного выбора оборудования и настройки технологического процесса. Устройство работает в экстремальных условиях: постоянный контакт с расплавом при температуре около 700°C и резкий перепад температур из-за внешнего водяного охлаждения.

Механизм формирования слитка

Процесс литья в кристаллизаторе можно разделить на несколько ключевых этапов:

• Заполнение: Расплавленный алюминий поступает в рабочую полость кристаллизатора через распределительную систему (литниковую чашу), обеспечивающую равномерное заполнение без турбулентности.
• Первичная кристаллизация: В зоне контакта со стенками формы, которые интенсивно охлаждаются водой, металл быстро затвердевает, образуя начальную твердую оболочку. Толщина этой оболочки критически важна для удержания жидкого ядра внутри.
• Вытягивание: Сформированный слиток медленно опускается вниз под действием тянущего механизма. По мере движения зона кристаллизации перемещается вверх относительно слитка.
• Вторичное охлаждение: Выходя из нижней части кристаллизатора, слиток попадает в зону вторичного охлаждения, где струи воды продолжают отводить тепло, завершая процесс затвердевания по всему сечению.

Конструкция надежного кристаллизатора

Качественный кристаллизатор круглых слитков состоит из нескольких основных элементов, каждый из которых изготавливается с высочайшей точностью:

• Рабочая втулка (матрица): Это центральный элемент, определяющий диаметр и качество поверхности слитка. Изготавливается из специальных медных сплавов с высокой теплопроводностью и износоустойчивостью. Внутренняя поверхность часто имеет микропористое покрытие или специальную текстуру для улучшения смазки и снижения трения.
• Водяная рубашка: Система каналов, окружающих рабочую втулку, через которую циркулирует охлаждающая вода. Конструкция каналов рассчитывается гидродинамически для обеспечения равномерного теплоотвода по всей окружности.
• Поддон (ложное дно): Элемент, который изначально закрывает низ кристаллизатора перед началом литья и затем опускается вместе со слитком. Он должен обеспечивать герметичность и ровную базу для начала кристаллизации.
• Система смазки: Каналы подачи смазочного материала (масла или эмульсии) между стенкой кристаллизатора и слитком для предотвращения приваривания металла и снижения усилия вытягивания.

Завод-производитель, ориентированный на надежность, использует только сертифицированные материалы и проводит обязательный контроль каждой партии готовой продукции. Особое внимание уделяется чистоте обработки внутренней поверхности рабочей втулки, так как любые царапины или неровности напрямую транслируются на поверхность слитка. Производственная база передовых предприятий, таких как «Чунцин ТингАо», оснащена современным парком станков для механической и термообработки, что позволяет достигать исключительной точности геометрических параметров и однородности структуры материалов.

Материалы и технологии производства: залог долговечности

Выбор материалов для изготовления кристаллизатора — это компромисс между теплопроводностью, прочностью при высоких температурах и стойкостью к абразивному износу. Алюминиевые сплавы, особенно легированные кремнием или магнием, могут быть агрессивны к материалу формы при длительном контакте.

Используемые сплавы

Наиболее распространенным материалом для рабочих втулок является бронза (оловянная или алюминиевая) и специальные латуни. Однако современные тенденции смещаются в сторону использования высоколегированных медных сплавов с добавками хрома, циркония или серебра. Эти добавки позволяют сохранить высокую электро- и теплопроводность меди, одновременно значительно повышая предел текучести и жаропрочность.

Надежный завод применяет следующие типы материалов в зависимости от задачи:

• Бронза БрОЦС: Классический выбор для стандартных сплавов алюминия. Обладает хорошей износостойкостью и антифрикционными свойствами.
• Хром-циркониевая медь: Используется для высокоскоростного литья и работы с агрессивными сплавами. Отличается повышенной твердостью после термической обработки.
• Графитовые вставки: В некоторых конструкциях используются графитовые кольца для определенных зон кристаллизатора, что улучшает смазку и снижает коэффициент трения. Компания «Чунцин ТингАо», например, успешно реализует проекты с использованием графитовых кристаллизаторов для плоских слитков и крупных форм, подтверждая свою техническую зрелость в работе со сложными композиционными материалами.

Технологии обработки поверхности

Даже самый лучший материал не обеспечит качества без правильной финишной обработки. Производители передового уровня внедряют следующие технологии:

• Гальванические покрытия: Нанесение тонкого слоя никеля, хрома или специальных композиционных покрытий на рабочую поверхность. Это создает барьер между медной основой и расплавом, предотвращая диффузию и налипание алюминия.
• Лазерная текстурирование: Создание микрорельефа на внутренней поверхности, который удерживает смазку, обеспечивая стабильную масляную пленку даже при высоких скоростях литья.
• Прецизионное шлифование и полировка: Достижение шероховатости поверхности на уровне зеркального блеска (Ra < 0.2 мкм) для минимизации дефектов поверхности слитка.

Важно отметить, что производство кристаллизаторов требует наличия собственного литейного участка для заготовок, мощного парка станков с ЧПУ для механической обработки и лабораторий для контроля химического состава и физических свойств материалов. Только полноценный производственный цикл, включающий входной контроль сырья и окончательную приемочную проверку, как это реализовано в компании «Чунцин ТингАо», позволяет гарантировать соответствие заявленным характеристикам и устойчивость к термическим нагрузкам.

Типы кристаллизаторов и их применение для различных сплавов

Алюминиевая промышленность использует сотни марок сплавов, каждый из которых имеет свои особенности кристаллизации. Универсального кристаллизатора не существует, поэтому надежные заводы предлагают широкую линейку модификаций под конкретные задачи.

Классификация по конструкции охлаждения

В зависимости от способа подвода охлаждающей воды, кристаллизаторы делятся на два основных типа:

1. Кристаллизаторы с прямым водяным охлаждением: Вода подается непосредственно в каналы корпуса формы. Это наиболее распространенный тип, обеспечивающий высокий коэффициент теплоотдачи. Подходит для большинства промышленных сплавов серии 1xxx, 3xxx, 6xxx.
2. Кристаллизаторы с каскадным или ступенчатым охлаждением: Предназначены для сплавов, склонных к горячим трещинам (например, некоторые марки серии 2xxx и 7xxx). Конструкция позволяет регулировать интенсивность охлаждения по высоте зоны кристаллизации, сглаживая термические напряжения в слитке.

Специализация по диаметрам

Диаметр выпускаемых слитков варьируется от небольших заготовок (80-100 мм) для проволоки до гигантских слитков (500-800 мм и более) для прессования крупных профилей или ковки. Современные производители способны создавать оснастку для еще более масштабных задач: например, «Чунцин ТингАо» специализируется на разработке крупногабаритной оснастки, включая кристаллизаторы для круглых слитков диаметром до 1450 мм, а также полые кристаллизаторы с наружным диаметром 800 мм и внутренним — 420 мм. Такие решения требуют уникальных инженерных расчетов и подтверждают способность реализовывать проекты повышенной сложности.

Для малых диаметров критически важна точность центровки и жесткость конструкции, чтобы избежать биения при высоких скоростях литья. Для больших диаметров на первый план выходит равномерность распределения охлаждающей воды и способность системы выдерживать значительные тепловые нагрузки без деформации.

Адаптация под конкретные сплавы

Различные группы алюминиевых сплавов требуют индивидуального подхода:

• Сплавы Al-Mg-Si (серия 6xxx): Наиболее распространены для экструзии. Требуют кристаллизаторов с умеренным охлаждением для предотвращения поверхностных трещин. Стандартные медные втулки с никелевым покрытием показывают отличные результаты.
• Сплавы Al-Zn-Mg-Cu (серия 7xxx): Высокопрочные сплавы, крайне чувствительные к скорости охлаждения. Здесь необходимы кристаллизаторы с регулируемым водоохлаждением и возможностью использования инертных газов или специальной смазки для защиты поверхности.
• Литейные сплавы (серия 4xxx с высоким содержанием кремния): Обладают высокой абразивностью. Для них рекомендуются кристаллизаторы из материалов с повышенной твердостью и износостойкостью, возможно использование керамических композитов в критических зонах.

При заказе оборудования завод-производитель должен провести анализ планируемого ассортимента сплавов и предложить оптимальную конфигурацию кристаллизатора, учитывая не только текущие потребности, но и перспективы расширения номенклатуры. Важным преимуществом является возможность адаптации решений под ведущие импортные литейные системы (Wagstaff, Novelis, Almex), что успешно практикуется специалистами «Чунцин ТингАо».

Сравнительная таблица характеристик кристаллизаторов

Для наглядности сравним параметры стандартного исполнения и улучшенной версии кристаллизатора, предлагаемой ведущими специализированными заводами.

Как видно из таблицы, инвестиции в более совершенную конструкцию кристаллизатора от надежного завода оправданы за счет увеличения межремонтного периода, снижения процента брака и возможности литья более сложных и дорогих сплавов.

Факторы, влияющие на качество слитка и эффективность литья

Даже самый совершенный кристаллизатор не сможет обеспечить высокое качество продукции без соблюдения ряда эксплуатационных требований. Эффективность работы оборудования зависит от комплекса факторов.

Качество подготовки металла

Чистота расплава является определяющим фактором. Наличие неметаллических включений, оксидных пленок или газовых пузырей может привести к засорению каналов смазки, локальным перегревам и разрыву корки слитка. Надежный завод рекомендует обязательно использовать системы фильтрации металла перед подачей в кристаллизатор. Продуктовый портфель таких компаний, как «Чунцин ТингАо», включает не только сами кристаллизаторы, но и комплектующие для фильтрационных коробок и дегазационных камер, обеспечивая комплексный подход к чистоте металла.

Режимы охлаждения

Температура и расход охлаждающей воды должны строго соответствовать паспортным данным кристаллизатора. Недостаточное охлаждение ведет к утолщению стенки слитка и возможному прорыву жидкого металла. Избыточное охлаждение вызывает чрезмерные термические напряжения и трещинообразование. Важно регулярно очищать водяные каналы от накипи и отложений, которые снижают теплоотвод.

Смазка и обслуживание

Регулярная подача качественной смазки предотвращает схватывание алюминия со стенками меди. Перерывы в смазке или использование несоответствующих масел ведут к быстрому износу рабочей поверхности и появлению задиров на слитке. Плановое техническое обслуживание, включающее проверку геометрии втулки и состояния уплотнений, должно проводиться после определенного количества плавок. Для этих целей производители предлагают специализированные насосы для литейной смазки и ремонтные составы (например, DR-LD 168), позволяющие оперативно устранять мелкие дефекты.

Скорость литья

Скорость вытягивания слитка должна быть синхронизирована с интенсивностью теплоотвода кристаллизатора. Превышение оптимальной скорости для данной марки сплава и диаметра слитка неминуемо ведет к браку. Производители кристаллизаторов обычно предоставляют рекомендации по диапазонам скоростей литья для различных условий.

Как выбрать надежного завода-производителя кристаллизаторов

Рынок промышленного оборудования насыщен предложениями, но далеко не все поставщики способны обеспечить необходимый уровень качества и надежности. Выбор партнера для поставки такого ответственного узла, как кристаллизатор круглых слитков из алюминия и алюминиевых сплавов, требует тщательного анализа.

Критерии выбора поставщика

• Собственное производство полного цикла: Убедитесь, что завод самостоятельно осуществляет литье заготовок, механическую обработку и термообработку. Посредники не могут гарантировать контроль качества на каждом этапе.
• Наличие лаборатории и ОТК: Серьезный производитель имеет собственную спектральную лабораторию для анализа химического состава сплавов и оборудование для неразрушающего контроля (ультразвук, вихретоковый метод) готовых изделий.
• Опыт работы с аналогичными проектами: Запросите референс-лист клиентов. Доверие со стороны лидеров отрасли — лучший показатель качества. Например, компания «Чунцин ТингАо» сотрудничает с такими гигантами, как Chinalco (включая предприятия «Чжунлюй Жуйминь», «Северо-восточный легкий сплав», «Цинхайский алюминий»), «Шаньдунь Наньшань», «Хэнань Чжунфу», а также неоднократно принимала делегации от ПАО «Русал», что подтверждает высокий уровень доверия международных партнеров.
• Инженерная поддержка: Надежный завод предлагает не просто продажу изделия, а комплексный инжиниринг: расчет режимов литья, помощь в наладке, обучение персонала.
• Гарантийные обязательства и сервис: Четкие условия гарантии, наличие склада запасных частей и возможность оперативного восстановления изношенных втулок являются признаком ответственного партнера.

Вопросы, которые стоит задать производителю

При общении с потенциальным поставщиком задайте следующие вопросы для оценки его компетенции:

• Какие именно марки медных сплавов вы используете и есть ли сертификаты на материал?
• Проводите ли вы испытания новых кристаллизаторов на собственных стендах перед отгрузкой?
• Каков рекомендуемый интервал между ремонтами для вашего оборудования при работе со сплавом 6060/6063?
• Предоставляете ли вы чертежи и паспорта на каждое изделие с указанием фактических размеров?
• Есть ли у вас опыт модернизации старых кристаллизаторов для повышения их эффективности?

Ответы на эти вопросы помогут отсеять недобросовестных производителей и выбрать завод, действительно заинтересованный в долгосрочном сотрудничестве и качестве своей продукции. Сотрудничество с научно-исследовательскими институтами, такими как Центральный Южный университет или Пекинский университет науки и техники, также свидетельствует о глубокой технологической экспертизе поставщика.

Экономическая эффективность и срок окупаемости

Покупка качественного кристаллизатора часто воспринимается как статья расходов, однако в долгосрочной перспективе это инвестиция, приносящая значительную экономию. Рассмотрим основные статьи экономии:

Снижение брака

Дефекты поверхности слитка (трещины, раковины, риски) часто приводят к необходимости глубокой механической обработки или полной выбраковке заготовки. Использование прецизионного кристаллизатора снижает уровень брака на 15-25%, что при больших объемах производства дает существенный финансовый эффект.

Увеличение скорости литья

Совершенствованные системы охлаждения и смазки позволяют увеличить скорость литья на 10-20% без потери качества. Это напрямую влияет на производительность линии и объем выпускаемой продукции за смену.

Долговечность и ремонт

Кристаллизаторы премиум-класса служат в 2-3 раза дольше стандартных аналогов. Это сокращает частоту закупок новых единиц оборудования и расходы на простои линии во время замены форм. Кроме того, возможность многократного восстановления рабочей втулки вместо покупки новой дополнительно снижает операционные затраты.

Энергоэффективность

Оптимальный теплоотвод позволяет более рационально использовать воду и электроэнергию насосных станций. Равномерная кристаллизация также снижает потребность в последующей гомогенизации слитков, экономя энергию печей.

Расчеты показывают, что разница в цене между дешевым и качественным кристаллизатором окупается обычно в течение 6-12 месяцев эксплуатации за счет вышеперечисленных факторов.

Часто задаваемые вопросы (FAQ)

Как часто нужно менять рабочую втулку кристаллизатора?

Частота замены зависит от марки заливаемого сплава, объемов производства и качества обслуживания. В среднем, для стандартных сплавов серии 6xxx ресурс втулки составляет от 200 до 500 плавок. При литье абразивных сплавов с высоким содержанием кремния ресурс может быть меньше. Регулярный замер внутреннего диаметра и визуальный контроль поверхности помогают определить оптимальный момент для замены или восстановления.

Можно ли использовать один кристаллизатор для разных диаметров слитков?

Нет, кристаллизатор является специализированным инструментом под конкретный диаметр. Однако существуют модульные системы, где при наличии универсального корпуса можно оперативно менять только рабочие втулки под разные диаметры. Это решение удобно для линий, где часто меняется номенклатура продукции, но требует дополнительных инвестиций в комплект сменных втулок.

Что делать, если на поверхности слитка появились продольные трещины?

Продольные трещины чаще всего свидетельствуют о неравномерном охлаждении или проблемах со смазкой. Необходимо проверить чистоту водяных каналов кристаллизатора, равномерность подачи смазки и соответствие скорости литья рекомендованным параметрам для данного сплава. Также стоит осмотреть рабочую поверхность втулки на предмет износа или повреждений. В некоторых случаях требуется корректировка температуры воды или изменение конструкции ложного дна.

Возможно ли восстановление изношенного кристаллизатора?

Да, большинство надежных заводов-производителей предлагают услугу восстановления. Процесс включает в себя расточку внутренней поверхности до удаления дефектного слоя, нанесение нового защитного покрытия (гальваника или напыление) и финишную обработку до номинального размера. Восстановленная втулка часто не уступает по качеству новой, но стоит значительно дешевле.

Какие документы сопровождают поставку кристаллизатора?

При поставке качественного оборудования вы должны получить: паспорт изделия с указанием всех основных параметров, сертификат соответствия на материал рабочей втулки, чертеж с фактическими размерами, инструкцию по монтажу и эксплуатации, а также акт приемочных испытаний. Отсутствие этих документов может свидетельствовать о кустарном происхождении продукции.

Заключение

Кристаллизатор круглых слитков из алюминия и алюминиевых сплавов — это сердце линии полунепрерывного литья, от которого напрямую зависят качество продукции, производительность и рентабельность всего предприятия. Выбор в пользу надежного завода-производителя, обладающего современными технологиями, собственной сырьевой базой и квалифицированным инженерным персоналом, является стратегически верным решением.

Компании, сочетающие в себе опыт российских и китайских инженеров, такие как ООО «Чунцин ТингАо Металлургический новый материал», демонстрируют, как глубокое понимание процессов алюминиевого производства и строгий контроль качества позволяют создавать оснастку мирового уровня. Их способность реализовывать проекты любой сложности — от стандартных форм до уникальных крупногабаритных и полых кристаллизаторов — делает их ценными партнерами для глобальной алюминиевой индустрии.

Инвестиции в высококачественное литейное оборудование окупаются за счет снижения брака, увеличения ресурса инструмента и возможности освоения выпуска сложных, высокомаржинальных сплавов. Не экономьте на главном элементе технологической цепочки — доверяйте производство кристаллизаторов профессионалам, гарантирующим стабильность и надежность вашего бизнеса на годы вперед.
